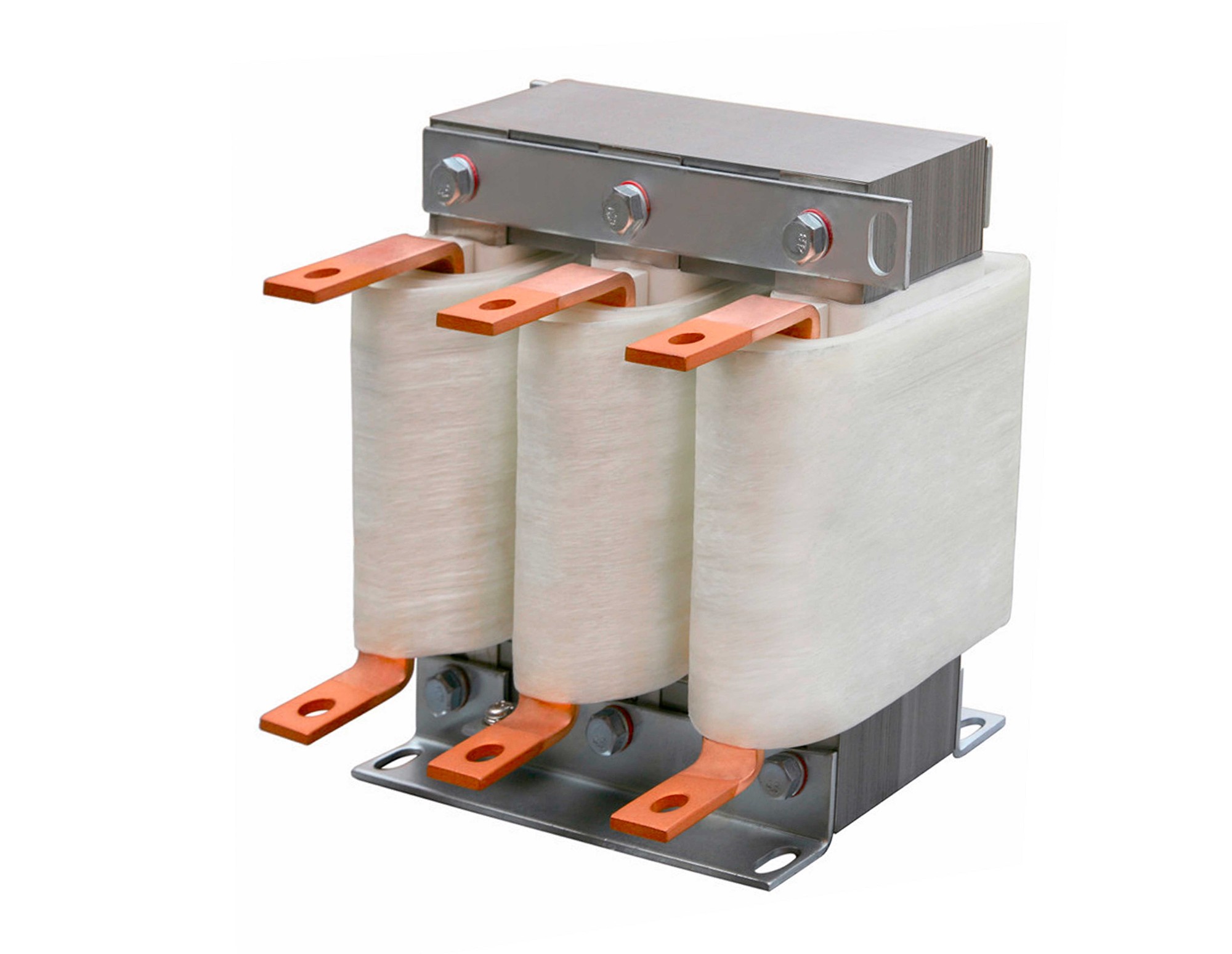

变频器用输入电抗器

变频器用进线电抗器

一、用途:

该系列电抗器用于变频器的进、出端相串联,作为变频器的进线电抗器和出线电抗器。变频器在工作时将产生较大的谐波,以5、7、11、13次为主,如果不加进线电抗器,将大大缩短变频器及其它设备的使用寿命,谐波干扰严重时,会导致设备不能正常运行。加装进线电抗器后将大大降低各谐波的含量,提高电网的功率因数,保证变频器及其它负载的安全运行,确保其它设备不受谐波干扰影响;加装出线电抗器可以钝化变频器输出电压(开关频率)的陡度,减小逆变器中的功率元件的扰动和冲击。并且该电抗器在负载合闸瞬间能有效地抑制回路涌流,保护回路中的变频器装置及其它元器件免受过电流冲击。

二、使用环境条件:

1、海拔高度不超过2000米。

2、运行环境温度-25℃~+50℃,相对湿度不超过90%。

3、周围环境应有良好的通风条件,如装在机柜内,应加装通风设备。

4、耐温等级F级(155℃)以上。

三、性能参数:

1、可用于400V、660V、1140V系统。

2、额定工作电流:5A至1600A

3、温升:铁芯≤85K,线圈≤95K

4、噪声:≥65dB

5、三相不平衡率:≥2%

6、抗电强度:铁芯对绕组3000V/5mA/60S

7、绝缘电阻:DC1000V  ≥100MΩ

8、产品执行标准:GB/T 1094.6-2011电力变压器    第6部分:电抗器



                                        产品尺寸表
电抗器型号适配功率额定电流压降绝缘等级重量kg尺寸/(±5mm)
DDIWW1H
ACL-51.55A4%F、H2.3105918465130
ACL-72.27A4%F、H2.5105918465130
ACL-103.710A4%F、H2.8148957765159
ACL-155.515A4%F、H3.9148957760159
ACL-207.520A4%F、H4.0148957760159
ACL-301130A4%F、H5.8148959676159
ACL-401540A4%F、H8.418212010680145
ACL-5018.550A4%F、H9.618212011790145
ACL-602260A4%F、H11.518812011795156
ACL-803080A4%F、H17.1240182125100215
ACL-903790A4%F、H17.5240182125100215
ACL-12045120A4%F、H18.5240182125100215
ACL-15055150A4%F、H25.0290214128100234
ACL-20075200A4%F、H27.0290214128100234
ACL-250110250A4%F、H35.0290214150120234
ACL-290132290A4%F、H38.0320243165120265
ACL-330160330A4%F、H38.0320243165120265
ACL-400185400A4%F、H45.0320243175135265
ACL-490220490A4%F、H65.0370265198175335
ACL-530240530A4%F、H67.0370265198175335
ACL-600280600A4%F、H70.0390265198175335
ACL-660300660A4%F、H75.0390265198175335
ACL-800380800A4%F、H100.0480320165120420
ACL-10004501000A4%F、H125.0480320175130420
ACL-12505501250A4%F、H185.0540360170125540
ACL-16006301600A4%F、H212.0570410200160540
